首頁>>功率半導體模塊>>水冷晶閘管/整流管混合模塊

特點	典型應用	說明
1、芯片與底板電氣絕緣 2、國際標準封裝 3、全壓接結構，優良的溫度特性和功率循環能力 4、安裝簡單，使用維修方便 5、體積小，重量輕	1、交直流電機控制2、各種整流電源3、工業加熱控制4、調光 5、無觸點開關 6、電焊機 7 、電機軟起動 8、靜止無功補償 9、變頻器 10、UPS電源 11、電池充放電	1、VDSM/VRSM=VDRM/VRRM+100V 2、除非另作說明，IGT, IH, VTM, VISO為25℃測試值，表中其它參數皆為在Tjm下的測試值。 3、I2t=I2TSMtW/2; tW=正弦半波電流底寬。在50Hz下，I2t（10ms）=0.005I2TSM（A2s）

注：	1、型號欄中MFx表示MFC、MFA、MFK中的任一種。2、Rth(j-c)為單只芯片的額定值。

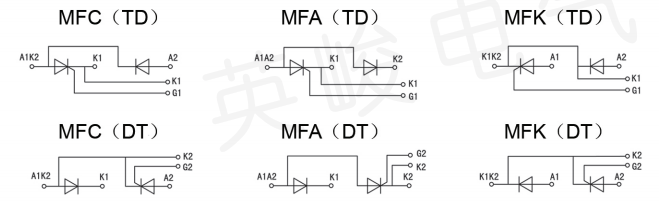

電路圖：

型號	V_DRMV_RRM	I_T(AV)	I_TSM	I²t	dv/dt	di/dt	I_DRM I_RRM	I_GT	V_GT	I_H	V_TM/I_TM	V_TO	r_T	R_th(j-c)	T_jm	TC	V_iso	適用外形
			10ms		125°C			25°C				125°C		per chip
	V	A	kA	kA²s	V/μs	A/μs	mA	mA	V	mA	V/A	V	m.ohm	°C/W	°C	°C	V(A.C)
SMFx250	600-2500	250	7.10	259	800	100	30	200	3.0	200	1.80/750	0.84	0.820	0.182	125	55	2500	M45-M47
SMFx400	600-2500	400	12.5	781	800	100	35	200	3.0	200	1.90/1200	0.80	0.80	0.110	125	55	2500	M45-M51
SMFx500	600-2500	500	14.5	1051	800	100	35	200	3.0	200	1.90/1500	0.80	0.64	0.087	125	55	2500	M48-M51
SMFx600	600-2500	600	16	1280	800	100	45	200	3.0	200	1.90/1800	0.80	0.53	0.073	125	55	2500	M48-M51
SMFx800	600-2500	800	22	2420	800	100	45	200	3.0	200	1.95/2400	0.80	0.42	0.054	125	55	2500	M52-M53
SMFx1000	600-2500	1000	26	3380	800	100	55	200	3.0	200	2.05/3000	0.81	0.21	0.05	125	55	2500	M53-M55
SMFx1200	600-2500	1000	26	3380	800	100	55	200	3.0	200	1.95/3000	0.83	0.20	0.041	125	55	2500	M53-M55
SMFx1500	600-2500	1500	33	5554	800	100	55	250	3.0	200	2.00/4500	0.8	0.223	0.028	125	55	2500	M54 M55
SMFx1800	600-2500	1800	39.6	7998	800	100	55	250	3.0	200	2.11/5400	0.8	0.203	0.023	125	55	2500	M54-M56
SMFx2000	600-2500	2000	44	9874	800	100	55	250	3.0	200	2.11/6000	0.8	0.183	0.020	125	55	2500	M54-M56
SMFx400	2600-3600	400	10.5	551	800	100	50	200	3.0	200	2.85/1200	1.12	1.25	0.073	125	55	4000	M48-M52
SMFx500	2600-3600	500	12.5	781	800	100	50	200	3.0	200	2.95/1500	1.09	1.19	0.054	125	55	4000	M48-M52
SMFx600	2600-3600	600	14	980	800	100	55	200	3.0	200	2.95/1800	1.02	0.95	0.048	125	55	4000	M52
SMFx800	2600-3600	800	15.9	1287	800	100	55	200	3.0	200	2.50/2400	0.85	0.297	0.06	125	55	5000	M52-M53
SMFx1000	2600-3600	1000	17.8	1620	800	100	55	250	3.0	200	2.20/3000	0.83	0.371	0.038	125	55	5000	M53-M55
SMFx1200	2600-3600	1200	21.4	2332	800	100	55	250	3.0	200	2.30/3600	0.83	0.309	0.034	125	55	5000	M53-M55
SMFx400	4000-6500	400	7.5	290	800	100	55	200	3.0	200	2.65/1200	0.87	0.682	0.108	125	55	7000	M53-M55
SMFx500	4000-6500	500	9.4	454	800	100	55	200	3.0	200	2.75/1500	0.87	0.545	0.085	125	55	7000	M53-M55
SMFx600	4000-6500	600	11.3	653	800	100	55	200	3.0	200	2.75/1800	0.87	0.454	0.074	125	55	7000	M53-M55
SMFx800	4000-6500	800	12.8	840	800	100	55	250	3.0	200	2.40/2400	0.85	0.521	0.046	125	55	7000	M56
SMFx1000	4000-6500	1000	16.0	1312	800	100	55	250	3.0	200	2.40/3000	0.85	0.417	0.032	125	55	7000	M56
