特點	典型應用	說明
1、芯片與底板電氣絕緣 2、國際標準封裝3、全壓接結構，優良的溫度特性和功率循環能力4、350A以下模塊皆為強迫風冷，400A以上模塊既可選用風冷，也可選用水冷5、安裝簡單，使用維修方便6、體積小，重量輕	1、交直流電機控制2、各種整流電源3、工業加熱控制4、調光5、無觸點開關6、電機軟起動7、靜止無功補償8、電焊機9、變頻器10、UPS電源11、電池充放電	1、當使用在電流為60HZ情況下:1、VDSM/VRSM=VDRM/VRRM+100V 2、除非另作說明，IGT, IH, VTM, VISO為25℃測試值，表中其它參數皆為在Tjm下的測試值。 3、I2t=I2TSMtW/2; tW=正弦半波電流底寬。在50Hz下，I2t（10ms）=0.005I2TSM（A2s）

注：

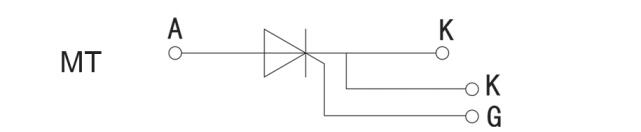

電路圖：

型號	V_DRMV_RRM	I_T(AV)	I_TSM	I²t	dv/dt	di/dt	I_DRM I_RRM	I_GT	V_GT	I_H	V_TM/I_TM	V_TO	r_T	R_th(j-c)	T_jm	TC	V_iso	適用外形
			10ms		125°C			25°C				125°C		per chip
	V	A	kA	kA²s	V/μs	A/μs	mA	mA	V	mA	V/A	V	m.ohm	°C/W	°C	°C	V(A.C)
MT110	2600-3600	110	2.1	22	800	100	20	150	2.5	200	2.68/330	1.15	2.88	0.190	125	85	4000	M60-M66
MT135	2600-3600	135	2.6	34	800	100	25	150	2.5	200	2.58/410	0.94	2.40	0.170	125	85	4000	M60-M66
MT160	2600-3600	160	4.33	96	800	100	40	180	2.5	200	1.92/480	0.88	1.787	0.173	125	85	4000	M60-M66
MT200	2600-3600	200	6.0	180	800	100	40	180	2.5	200	2.55/600	0.96	1.30	0.120	125	85	4000	M61-M66
MT250	2600-3600	250	7.0	245	800	100	40	180	2.5	200	2.63/750	0.91	0.90	0.110	125	85	4000	M61-M66
MT300	2600-3600	300	7.2	249	800	100	55	180	2.5	200	2.45/900	0.93	1.00	0.080	125	85	4000	M61-M66
MT400	2600-3600	400	10.5	551	800	100	55	200	3.0	200	2.35/1200	0.98	0.88	0.054	125	85	4000	M61-M66
MT500	2600-3600	500	12.5	781	800	100	55	200	3.0	200	2.95/1500	0.95	0.51	0.05	125	85	4000	M61-M71
MT570	2600-3600	570	13.0	860	800	100	55	200	3.0	200	2.80/1700	0.85	0.433	0.063	125	80	4000	M61-M71
MT600	2600-3600	600	13.5	930	800	100	55	200	3.0	200	2.80/1800	0.85	0.380	0.060	125	80	4000	M67-M71
MT800	2600-3600	800	14.5	1051	800	100	55	200	3.0	200	2.80/2400	0.85	0.19	0.041	125	80	4000	M67-M71
MT1000	2600-3600	1000	17.8	1620	800	100	65	200	3.0	200	2.50/3000	0.83	0.371	0.028	125	80	5000	M67-M72
MT1200	2600-3600	1200	21.4	2332	800	100	65	200	3.0	200	2.50/3600	0.83	0.309	0.023	125	80	5000	M72
MT1500	2600-3600	1500	26.7	3644	800	100	65	200	3.0	200	2.60/4500	0.83	0.247	0.019	125	80	5000	M72-M73
MT2000	2600-3600	2000	32.1	5247	800	100	65	200	3.0	200	2.60/6000	0.83	0.206	0.015	125	80	5000	M73
MT3000	2600-3600	3000	39.6	7900	800	100	65	200	3.0	200	2.70/9000	0.83	0.153	0.011	125	80	5000	M74
MT200	4000-6500	200	5.14	135	800	100	45	180	2.5	200	2.25/600	0.87	1.586	0.143	125	80	7000	M61-M66
MT250	4000-6500	250	6.43	211	800	100	45	180	2.5	200	2.25/750	0.87	1.076	0.123	125	85	7000	M61-M66
MT300	4000-6500	300	7.72	304	800	100	45	180	2.5	200	2.15/900	0.87	0.909	0.102	125	85	7000	M61-M66
MT400	4000-6500	400	10.3	540	800	100	55	180	2.5	200	1.86/1200	0.87	0.682	0.075	125	85	7000	M65
MT500	4000-6500	500	10.7	586	800	100	65	200	3.0	200	1.79/1500	0.87	0.501	0.063	125	85	7000	M65
MT570	4000-6500	570	10.8	590	800	100	65	200	3.0	200	1.79/1700	0.87	0.439	0.062	125	80	7000	M67-M71
MT600	4000-6500	600	11.3	653	800	100	65	200	3.0	200	2.27/1800	0.87	0.653	0.049	125	80	7000	M67-M71
MT800	4000-6500	800	12.8	840	800	100	65	200	3.0	200	2.33/2400	0.85	0.521	0.036	125	80	7000	M67-M71
MT1000	4000-6500	1000	16.0	1312	800	100	75	200	3.0	200	2.33/1000	0.85	0.417	0.029	125	80	7000	M72
MT1200	4000-6500	1200	19.2	1889	800	100	75	200	3.0	200	2.33/1000	0.85	0.347	0.024	125	80	7000	M73-M74
MT1500	4000-6500	1500	24.1	2952	800	100	75	200	3.0	200	2.33/1000	0.85	0.278	0.019	125	80	7000	M74
MT2000	4000-6500	2000	32.1	4241	800	100	90	200	3.0	200	2.50/6000	0.85	0.210	0.010	125	80	7000	M74
MT26	600-2500	26	0.65	2.1	800	50	10	150	2.5	200	1.69/80	0.85	9.68	0.950	125	85	3000	M57
