首頁>>功率半導體模塊>>單管整流模塊

特點	典型應用	說明
1、芯片與底板電氣絕緣 2、國際標準封裝 3、全壓接結構，優良的溫度特性和功率循環能力 4、安裝簡單，使用維修方便 5、體積小，重量輕	1、儀器設備的直流電源 2、交直流電機控制 3、各種整流電源 4、電機軟起動 5、電焊機 6、變頻器 7、電池充放電	1、VRSM=VRRM+100V 2、除VFM, VISO外，表中參數皆為在Tjm下的測試值。 3、I2t=I2FSMtW/2; tW=正弦半波電流底寬。在50Hz下，I2t（10ms）=0.005I2TSM（A2s）

注：	1、Rth(j-c)為單只芯片的額定值。

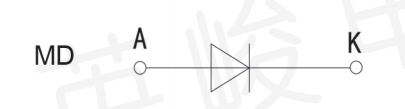

電路圖：

型號	V_RRM	I_F(AV)	I_FSM	I²t	I_RRM	V_FM/I_FM	V_FO	r_F	R_th(j-c)	T_jm	TC	V_iso	適用外形
			10ms		150°C	25°C	150°C		per chip
	V	A	kA	kA²s	mA	V/A	V	m.ohm	°C/W	°C	°C	V(A.C)
MD26	600-2500	26	0.65	2.1	8	1.65/80	0.85	5.94	1.300	150	100	3000	M57
MD55	600-2500	55	1.30	8.45	8	1.45/170	0.85	3.76	0.680	150	100	3000	M57
MD90	600-2500	90	2.30	26	8	1.33/270	0.85	1.88	0.450	150	100	3000	M58
MD110	600-2500	110	2.60	33	8	1.40/330	0.85	1.88	0.330	150	100	3000	M58
MD135	600-2500	135	3.90	76	12	1.48/410	0.83	1.23	0.300	150	100	3000	M58-M60
MD160	600-2500	160	4.60	105	12	1.56/480	0.84	1.31	0.230	150	100	3000	M60-M66
MD200	600-2500	200	7.10	252	12	1.38/600	0.82	0.96	0.180	150	100	3000	M61-M66
MD250	600-2500	250	9.00	405	20	1.43/750	0.85	0.89	0.130	150	100	3000	M61-M66
MD300	600-2500	300	10.00	500	20	1.35/900	0.80	0.50	0.120	150	100	3000	M61-M66
MD400	600-2500	400	13.00	845	30	1.50/1200	0.85	0.49	0.090	150	100	3000	M61-M66
MD500	600-2500	500	15.00	1125	40	1.60/1500	0.85	0.38	0.075	150	100	3000	M66
MD570	600-2500	570	16.00	1280	40	1.60/1710	0.75	0.30	0.075	125	85	3000	M65
MD600	600-2500	600	17.00	1445	40	1.50/1800	0.75	0.32	0.065	150	85	3000	M65
MD800	600-2500	800	20.00	2000	45	1.80/2400	0.70	0.20	0.058	150	85	3000	M67-M71
MD1000	600-2500	1000	26.00	3380	50	1.82/3000	0.71	0.10	0.052	150	85	3000	M67-M72
MD1200	600-2500	1200	28.00	3920	50	1.76/3000	0.70	0.10	0.042	150	85	3000	M67-M72
MD1500	600-2500	1600	33.8	5809	45	1.75/4800	0.77	0.209	0.030	150	85	3600	M72-M73
MD2000	600-2500	2000	45	10325	55	1.84/6000	0.77	0.172	0.020	150	85	3600	M73
MD3000	600-2500	3000	50	12750	55	1.90/9000	0.77	0.148	0.016	150	85	3600	M74
MD110	2600-3600	110	2.1	22	20	2.25/330	0.95	1.760	0.310	150	100	4000	M60-M66
MD135	2600-3600	135	3.2	51	20	1.98/410	0.95	1.010	0.290	150	100	4000	M60-M66
MD160	2600-3600	160	3.9	76	20	1.98/480	0.95	0.900	0.230	150	100	4000	M60-M66
MD200	2600-3600	200	5.5	151	25	2.10/600	0.95	1.400	0.150	150	100	4000	M61-M66
MD250	2600-3600	250	6.5	211	25	1.83/750	0.95	0.870	0.130	150	100	4000	M61-M66
MD300	2600-3600	300	7.1	252	35	1.85/900	0.95	0.700	0.110	150	100	4000	M61-M66
MD400	2600-3600	400	8.5	361	50	1.65/1200	0.95	0.720	0.075	150	100	4000	M61-M66
MD500	2600-3600	500	9.0	405	50	2.75/1500	0.95	0.310	0.075	150	100	4000	M61-M71
MD570	2600-3600	570	9.60	470	50	2.75/1700	0.95	0.300	0.070	150	80	4000	M61-M71
MD600	2600-3600	600	10.0	500	50	2.66/1800	0.95	0.220	0.065	150	80	4000	M67-M71
MD800	2600-3600	800	16.2	1338	45	1.93/2400	0.78	0.420	0.056	150	80	5000	M67-M71
MD1000	2600-3600	1000	20.3	2091	55	2.10/3000	0.78	0.336	0.046	150	80	5000	M67-M72
MD1200	2600-3600	1200	24.3	3011	55	2.20/3600	0.78	0.280	0.038	150	80	5000	M72
MD1500	2600-3600	1500	30.4	4705	55	2.30/4500	0.78	0.224	0.030	150	80	5000	M72-M73
MD2000	2600-3600	2000	36.5	6776	70	2.40/6000	0.78	0.187	0.025	150	80	5000	M73
MD3000	2600-3600	3000	40.5	8365	70	2.50/9000	0.78	0.145	0.018	150	80	5000	M74
MD200	4000-6500	200	5.49	154	35	2.00/600	0.83	1.336	0.220	150	100	7000	M61-M66
MD250	4000-6500	250	6.86	240	35	2.00/750	0.83	0.897	0.165	150	100	7000	M61-M66
MD300	4000-6500	300	8.23	346	35	1.95/900	0.83	0.758	0.144	150	100	7000	M61-M66
MD400	4000-6500	400	10.3	540	45	1.66/1200	0.83	0.569	0.093	150	100	7000	M65
MD500	4000-6500	500	10.7	586	55	1.59/1500	0.83	0.415	0.088	150	100	7000	M65
MD570	4000-6500	570	12.2	761	55	1.59/1700	0.83	0.364	0.082	150	85	7000	M67-M71
MD600	4000-6500	600	12.9	844	55	2.17/1800	0.83	0.556	0.077	150	85	7000	M67-M71
MD800	4000-6500	800	14.6	1084	55	2.15/2400	0.80	0.450	0.057	150	85	7000	M67-M71
MD1000	4000-6500	1000	18.2	1694	65	2.15/1000	0.80	0.360	0.046	150	85	7000	M72
MD1200	4000-6500	1200	21.9	2439	65	2.15/1000	0.80	0.300	0.038	150	85	7000	M73-M74
MD1500	4000-6500	1500	27.3	3811	65	2.15/1000	0.80	0.240	0.031	150	85	7000	M74
MD2000	4000-6500	2000	30.4	4705	66	2.30/6000	0.80	0.160	0.022	150	85	7000	M74
